Proses Komunikasi Jaringan Telephone

Topologi

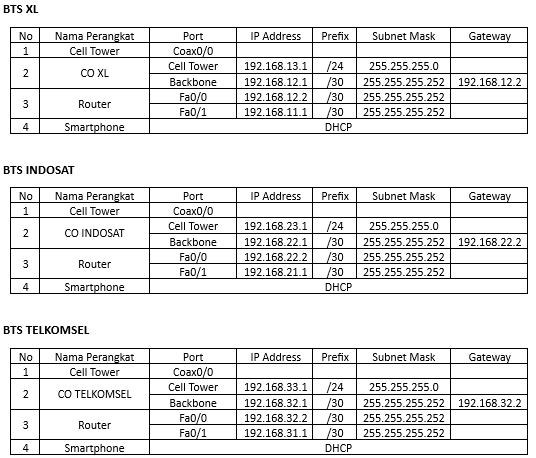

Tabel Pengalamatan IP Address

Untuk menghubungkan antar perangkat diantaranya :

1. Router ke Central Office Server (COS) menggunakan kabel jenis Cross-over
2. Central Office Server ke Cell Tower menggunakan jenis kabel Coaxial.

Konfigurasi Router XL

Mari kita lakukan konfigurasi Router untuk memberikan IP address.
Silahkan klik Router kemudian pilih Tab CLI, ketikan perintah berikut :

Konfigurasi Central Office Server XL

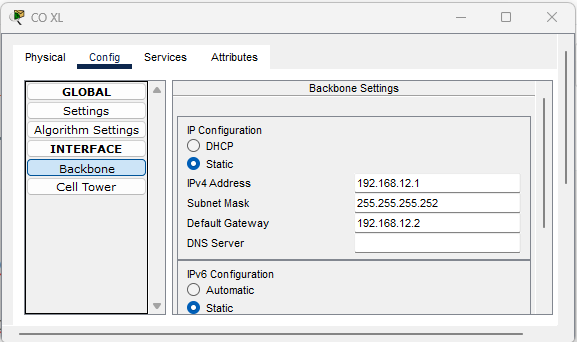

Berikan IP address untuk Backbone port coaxial yang menuju Cell Tower

Berikan IP address untuk Cell Tower port fa0/0 yang menuju ke Router

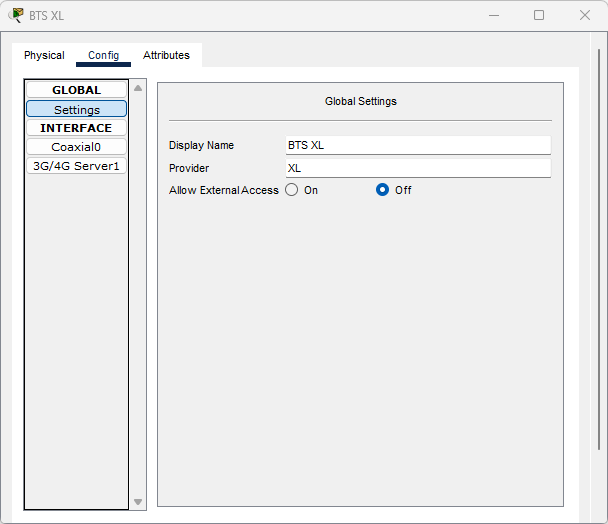

Kemudian ubah nama Provider pada Tab Setting

Konfigurasi Cell Tower

Untuk konfigurasi di Cell Tower lakukan perubahan nama provider, isi dengan nama provider yang sobat inginkan.

Pengaturan di Smartphone

Klik pada Menu 3G/4G Server, kemudian isi nama provider yang sama dengan yang di Center Office Server. Kemudian klik menu DHCP Refresh, bila di lihat dari gambar yang terceklis di bawah ini, IP yang didapatkan adalah 192.168.13.100 (artinya ini sudah sama network-nya dengan IP dari Center Office Server).

Silahkan untuk melakukan pengecekan dengan perintah ping dari Smartphone atau Tabel ke beberapa IP perangkat lain, bila sudah repply maka sobat sudah berhasil melakukan konfigurasi.
