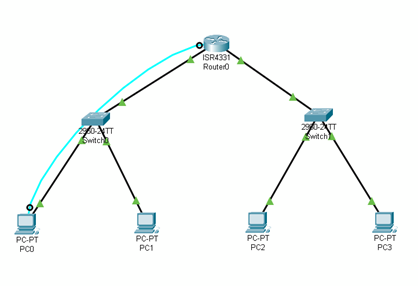

Uji coba ini menggunakan 1 Router, 2 Switch dan 4 PC. Lalu kabel yang digunakan adalah kabel Console dan Copper Straight-Through. Kabel Copper Straight-Through digunakan untuk menghubungkan PC ke Switch dan juga menghubungkan Switch ke Router, sedangkan kabel Console digunakan untuk menghubungkan PC0 ke Router sehingga membuat rangkaian seperti gambar di bawah ini.
Setelah itu, kita memerlukan IP Address, Subnetmask dan Default Gateway untuk dimasukan ke IP Configuration pada masing-masing PC

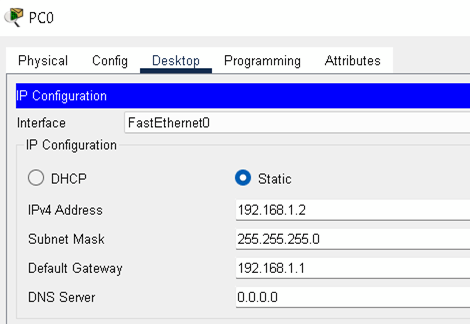

Pada PC0
IP Address : 192.168.1.2
Subnetmask : 255.255.255.0
Default Gateway : 192.168.1.1

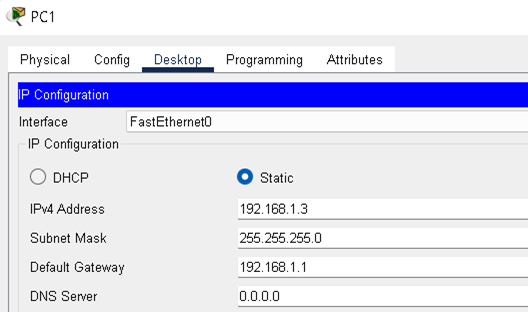

Pada PC1
IP Address : 192.168.1.3
Subnetmask : 255.255.255.0
Default Gateway : 192.168.1.1

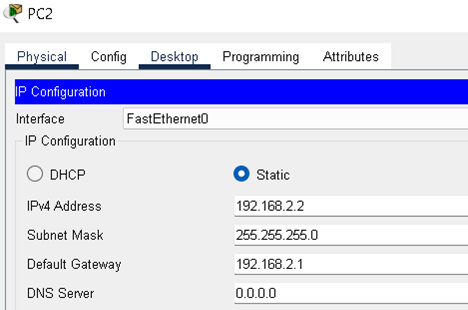

Pada PC2
IP Address : 192.168.2.2
Subnetmask : 255.255.255.0
Default Gateway : 192.168.2.1

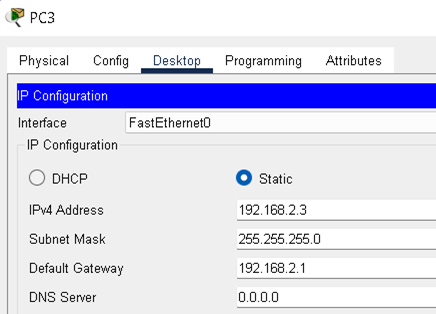

Pada PC3
IP Address : 192.168.2.3
Subnetmask : 255.255.255.0
Default Gateway : 192.168.2.1

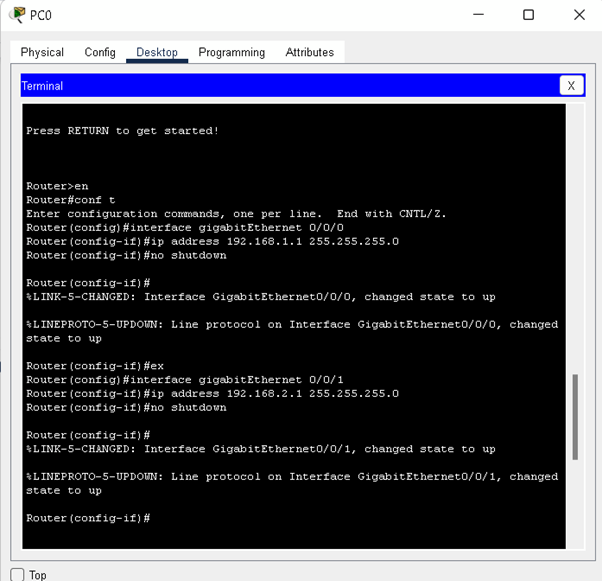

Apabila sudah memasukan IP Address, Subnetmask dan Default Gateway pada IP Configuration pada masing-masing PC. Selanjutnya adalah menghubungkan PC0 ke router dengan langkah-langkah berikut:
Router>en
Router#conf t
Router(config)#interface gigabitEthernet 0/0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface gigabitEthernet 0/0/1
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no shutdown

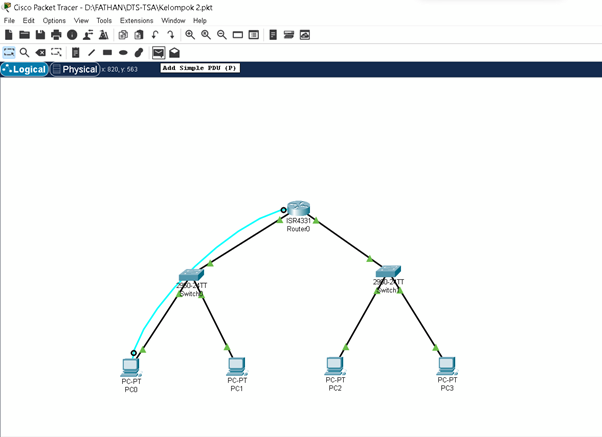

Langkah terakhir yang harus dilakukan adalah mencoba untuk mengirimkan pesan dari PC satu ke PC lain yang berbeda Switch menggunakan “Add Simple PDU” yang terdapat pada kolom di bagian atas

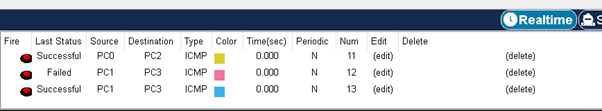

Tempatkan pesan pada PC0 sebagai pengirim pesan, lalu tempatkan pesan di PC manapun sebagai penerima pesan. Apabila status pesan “failed” maka ulangi sekali lagi pengiriman pesan nya sampai status “Successful”. Pengiriman pesan ini berlaku untuk seluruh PC dari Switch yang sama ataupun Switch yang berbeda.
