BAB 9. Penyelesaian permasalahan sistem komunikasi VoIP

1. Pemeriksaan Permasalahan Sistem Komunikasi VoIP

Permasalahan – permasalahan yang terjadi :

ID yang dibuat di server tidak dapat dipakai di client.

Video call bisa berjalan tetapi suaranya tidak terdengar ataupun putus – putus

Konfigurasi benar tetapi audio mati (tidak terdengar)

2. Memperbaiki Permasalahan Sistem Komunikasi VoIP

Solusi Pemecahan masalah :

lihat pada domain pada menu SIP acount  setting pastikan itu adalah ip komputer  yang dijadikan server karena digunakan sebagai gateway

pengaturan perangkat yang salah pada menu Option sesuaikan settingan sesuai dengan perangkat yang digunakan

cek konektor kabel atau perangkatnya apakah bermasalah jika iya maka diganti dengan perangkat yang baik.

3. Menguji Hasil Perbaikan Permasalahan Sistem Komunikasi VoIP

Pengujian :

Pada komputer 1, pengujian dilakukan dengan menggunakan Ms Dos. Dengan cara mengetikkan ping (IP yg akan di cek).

Kesimpulan :

          VoIP dengan segala fasilitasnya dapat dijadikan salah satu alternatif dalam usaha pemenuhan kebutuhan dalam jasa komunikasi. Bukan mustahil, teknologi ini akan menjadi salah satu sara telekomunikasi di masa depan. Tentunya dengan beberapa pengembangan dari teknologi yang telah ada. Namun diharapkan adanya suatu pengembangan kembali dalam penggunaan peralatan teknologi VoIP. Karena harga yang dibutuhkan dalam penggunaan teknologi ini relatif mahal, terutama dalam hal pengadaan peralatan teknologi VoIP tersebut

Read More

BAB 8. Perawatan sistem komunikasi VoIP

Jenis-jenis perawatan sistem komunikasi VoIP

Perawatan adalah suatu aktivitas untuk memelihara, menjaga, dan mengadakan perbaikan atau penggantian yang diperlukan. Pada bahasan kali ini, kita akan membahas tentang Perawatan Komputer Terapan.

Materi-materi yang akan dibahas, yaitu :

Memeriksa Kinerja Piranti Sesuai Fungsi Pada Manual.

Membersihkan dan Menyimpan Log Kerja Peralatan

Melakukan Backup

Melakukan Pengembalian Konfigurasi/Restore Hasil Backup.

Memeriksa Kinerja Piranti Sesuai Fungsi Pada Manual.

Memeriksa kinerja piranti sesuai fungsi pada manual sudah menjadi kewajiban setiap para pengguna dantidak boleh dilupakan untuk selalu merawat komputer mereka dengan baik agar komputer tidak rusak danhang. Dalam memeriksa kinerja piranti tersebut supaya tidak lemot atau mengalami masalah, Ada dua sisiyang harus kita periksa yaitu dari sisi hardware dan sisi software.

Alat kerja perawatan sistem komunikasi VoIP

a.Obeng

b.Penjepit

c.Senter

d.Wadah komponen

e.Tang berujung runcing

f.Botol semprot

g.Peranti gelang antistatik

h.Pengencang mur dan tool khusus lain

Langkah - Langkah Perawatan Sistem Komunikasi VOIP

A. Memeriksa Kinerja Piranti Sesuai Fungsi Pada Manual.

Dari Sisi Hardware :

Konsentrasi debu pada peralatan/piranti yang menempel di dalam CPU atau di luar CPU khususnya pada komputer (PC). Bersihkan setiap satu minggu sekali secara rutin.

Pemasangan peripheral, apakah benar kokoh atau tidak.

Pemasangan socket yang benar pas atau tidak.

Kondisi Power Supply, apakah masih baik atau tidak serta daya listriknya stabil atau tidak.

Listrik, apakah stabil atau tidak. Sering kali listrik drop/mati sehingga komputer mati mendadak tanpa di shutdown. Gunakan Stavolt/Stabilizer atau UPS.

Dari Sisi Software :

Sistem Operasi, apakah sudah memenuhi spesifikasi dari PC.

Lengkapi antivirus untuk memproteksi PC dari serangan virus-virus. Lakukan Scan secara rutin tiap satu minggu sekali.

Uninstall software yang tidak perlu.

Defrag Harddisk. Lakukan setiap satu minggu sekali rutin.

Instal/Update Driver Piranti.

Hapus File Recycle Bin.

Mengahpus semua file folder prefetch.

Menghapus tumpukan log. Biasanya menggunakan aplikasi CCleaner.

B. Membersihkan dan Menyimpan Log Kerja Peralatan.

Untuk memonitor kinerja komputer secara keseluruhan, dalam Windows dapat dilakukan dengan cara : Klik Start > Search ketik RUN > Ketik Perfmon /report > Enter / OK.

Nanti akan muncul laporan/report setelah scanning selesai.

Windows 7 Performance Monitor berisi banyak informasi yang tidak akan berguna bagi pengguna komputer dengan tingkat pengetahuan rata-rata. Karena ini merupakan kelompok laporan yang logisyang disajikan secara bersama-sama yang mengekspos masalah dan informasi rinci tentang PC yangmungkin Anda tidak tahu, seperti kemacetan di hardware yang mungkin mempengaruhi kinerja dalamkategori Resource Overview atau masalah dengan perlindungan malware di kategori Security.

-Untuk membuka Log Viewer, caranya : Klik Start Button > Search > Ketik Events Viewer > Enter.

-Untuk menyimpan Log Events caranya : Klik kanan pada sub menu application > Save all events. Nanti akan muncuk kotak dialog save ke folder yang anda inginkan.

-Untuk membersihkan Log Events, caranya : Klik Kanan pada sub menu application > Clear Log.

C. Melakukan Back up.

Buka Aplikasi. Klik Start > Komputer, Pilih Drive C: lalu Klik Kanan. Pilih Properties > Tools. KlikBack up Now.

D. Melakukan Pengembalian Konfigurasi/Restore Hasil Back Up.

Masukkan CD/DVD recovery yang telah dibuat pada optical drive, restart komputer. Sebelumnya posisikan boot agar dimulai dari CD/DVDROM yang bisa diatur dari BIOS. Nantinya akan terbuka jendela System Recovery Options, pilih Restore your computer using a system image that you created, klik Next. Jelajah ke posisi dimana file backup tadi dibuat.

Secara otomatis sistem yang ada akan ditimpa dengan sistem operasi dari file backup yang telah kita lakukan sebelumnya. Tunggu hingga proses selesai dan sistem akan kembali kesedia kala.

Read More

BAB 7. Mengevaluasi kerja sistem komunikasi VoIP

Prosedur Pengamatan Kerja Sistem Telekomunikasi

1. Proses komunikasi diawali dengan sebuah pesan atau informasi yang harus dikirimkan dari individu/perangkat satu ke perangkat lain.
2. Pesan/informasi tersebut selanjutnya dikonfersi kedalam bentuk biner atau bit yang selanjutnya bit tersebut di encode menjadi sinyal. Proses ini terjadi pada perangkat encoder.
3. Sinyal tersebut kemudian oleh transmitter dikirimkan/dipancarkan melalui media yang telah dipilih.
4. Dibutuhkan media transmisi (radio, optik, coaxial, tembaga) yang baik agar gangguan selama disaluran dapat dikurangi.
5. Selanjutnya sinyal tersebut diterima oleh stasiun penerima.
6. Sinyal tersebut didecode kedalam format biner atau bit yang selanjutnya diubah kedalam pesan/informasi asli agar dapat dibaca/didengar oleh perangkat penerima.

Prosedur Pengamatan Kerja Sistem Telekomunikasi Menggunakan VoIP

1. Transmission Control Protocol (TCP) merupakan protokol yang menjaga reliabilitas hubungan komunikasi end - to - end. Konsep dasar cara kerja TCP adalah mengirim dan menerima segmen-segmen informasi dengan panjang data bervariasi pada suatu datagram internet. Dalam hubungan VoIP, TCP digunakan pada saat signaling, TCP digunakan untuk menjamin setup suatu panggilan pada sesi signalling. TCP tidak digunakan dalam pengiriman data suara karena pada komunikasi data VoIP penanganan data yang mengalami keterlambatan lebih penting daripada penanganan paket yang hilang.


2. User Datagram Protocol (UDP) merupakan salah satu protocol utama diatas IP, yang lebih sederhana dibandingkan dengan TCP. UDP digunakan untuk situasi yang tidak mementingkan mekanisme reliabilitas. UDP digunakan pada VoIP pada pengiriman audio streaming yang berlangsung terus menerus dan lebih mementingkan kecepatan pengiriman data agar tiba di tujuan tanpa memperhatikan adanya paket yang hilang walaupun mencapai 50% dari jumlah paket yang dikirimkan. Karena UDP mampu mengirimkan data streaming dengan cepat. Untuk mengurangi jumlah paket yang hilang saat pengiriman data (karena tidak terdapat mekanisme pengiriman ulang) maka pada teknologi VoIP pengiriman data banyak dilakukan pada private network.


3. Internet Protocol (IP) Internet Protocol didesain untuk interkoneksi sistem komunikasi komputer pada jaringan paket switched. Pada jaringan TCP/IP sebuah komputer di identifikasi dengan alamat IP. Tiap-tiap komputer memiliki alamat IP yang unik, masing-masing berbeda satu sama lainnya. Hal ini dilakukan untuk mencegah kesalahan pada transfer data. Terakhir, protokol data akses berhubungan langsung dengan media fisik. Secara umum protokol ini bertugas untuk menangani pendeteksian kesalahan pada saat transfer data. Untuk komunikasi datanya, Internet Protokol mengimplementasikan dua fungsi dasar yaitu adressing dan fragmentasi. Salah satu hal penting dalam IP dalam pengiriman informasi adalah metode pengalamatan pengirim dan penerima.

Read More

Konfigurasi VPN Server 3

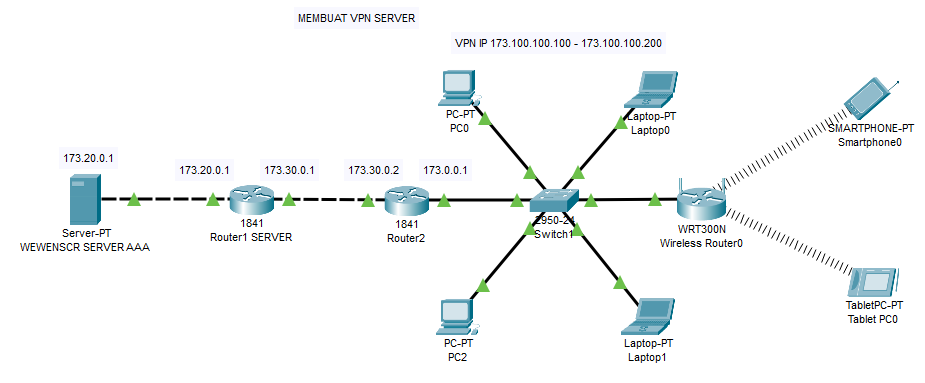

1. Buatlah topologi seperti gambar dibawah ini.

2. Dari gambar topologi kita menggunakan

    1 server

    2 router 1841

    1 switch 2950-24

    2 PC

    2 Laptop

    1 Router WRT300N

    1 SmartPhone

    1 Tablet

3. Klik server pilih config kemudian setting gantikan display name nya (terserah anda) kemudian isikan gateway nya setelah itu pilih FastEthernet0 kemudian isi IP dan Subnetmask. Ip server 173.20.0.1

4. Masih pada server pilih service pilih DHCP dan AAA kemudian kita setting.

5. Buat 5 Username dan pasword dengan format

    Username : vpn1  pwd : vpn1

    Username : vpn2  pwd : vpn2

    Username : vpn3  pwd : vpn3

    Username : vpn4  pwd : vpn4

    Username : vpn5  pwd : vpn5

    Username : vpn6  pwd : vpn6

SETTING ROUTER

Untuk R1 VPN SERVER

router>en

router#conf t

router(config)#hostname R1

R1(config)#aaa new-model

R1(config)#aaa authentication login VPNAUTH group radius local

R1(config)#aaa authorization network VPNAUTH local

R1(config)#crypto isakmp policy 10

R1(config-isakmp)#encr aes 256

R1(config-isakmp)#authentication pre-share

R1(config-isakmp)#group 2

R1(config-isakmp)#exit



R1(config)#crypto isakmp client configuration group namamu

R1(config-isakmp-group)#key namamu

R1(config-isakmp-group)#pool VPNCLIENTS

R1(config-isakmp-group)#netmask 255.255.255.0

R1(config-isakmp-group)#exit



R1(config)#crypto ipsec transform-set mytrans esp-3des esp-sha-hmac

R1(config)#crypto dynamic-map mymap 10

R1(config-crypto-map)#set transform-set mytrans

R1(config-crypto-map)#reverse-route

R1(config-crypto-map)#exit



R1(config)#crypto map mymap client authentication list VPNAUTH

R1(config)#crypto map mymap isakmp authorization list VPNAUTH

R1(config)#crypto map mymap client configuration address respond

R1(config)#crypto map mymap 10 ipsec-isakmp dynamic mymap

R1(config)#ip ssh version 1

R1(config)#spanning-tree mode pvst

R1(config)#int fa 0/0

R1(config-if)#ip add 173.30.0.1 255.255.255.0

R1(config-if)#duplex auto

R1(config-if)#speed auto

R1(config-if)#crypto map mymap

R1(config-if)#no sh

R1(config-if)#ex



R1(config)#int fa 0/1

R1(config-if)#ip add 173.20.0.1 255.255.255.0

R1(config-if)#duplex auto

R1(config-if)#speed auto

R1(config-if)#no sh

R1(config-if)#exit



R1(config)#int vlan1

R1(config-if)#no ip add

R1(config-if)#sh

R1(config-if)#ex



R1(config)#ip local pool VPNCLIENTS 173.100.100.100 173.100.100.200

R1(config)#class less

R1(config)#ip route 173.0.0.0 255.255.255.0 173.30.0.2

R1(config)#radius-server host 173.20.0.2 auth-port 1645 key cisco

R1(config)#exit

R1#

Jika sudah selesai mulai Ping ke amalat itu sendiri jika hasil nya Pentung, maka

sudah terhubung ke server,
Ingat ! selesai konfigurasi jangan lupa simpan konfigurasi dengan ketik perintah

r1#write memory

jika ingin melihat hasil konfigurasi , maka ketik perintah

R1#sh run

R1#ping 173.20.0.2

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 173.20.0.2, timeout is 2 seconds:

.!!!!

Success rate is 80 percent (4/5), round-trip min/avg/max = 0/0/1 ms

R1#

Untuk R2

router>en

router#conf t

router(config)#hostname R2

R2(config)#ip ssh version 1

R2(config)#spanning-tree mode pvst



R2(config)#int fa 0/0

R2(config-if)#ip add 173.30.0.2 255.255.255.0

R2(config-if)#duplex auto

R2(config-if)#speed auto

R2(config-if)#no sh

R2(config-if)#exit



R2(config)#int fa 0/1

R2(config-if)#ip add 173.0.0.1 255.255.255.0

R2(config-if)#duplex auto

R2(config-if)#speed auto

R2(config-if)#no sh

R2(config-if)#ex



R2(config)#int vlan 1

R2(config-if)#no ip add

R2(config-if)#sh

R2(config-if)#ex



R2(config)#class less

R2(config)#ip cef

R2(config)#ip route 173.20.0.0 255.255.255.0 173.30.0.1

R2(config)#ip route 173.100.100.0 255.255.255.0 173.30.0.1

R2(config)#ex

Menghubungkan WRT300N

1. Klik WRT300N pilih menu GUI kemudian pilih setup

Isikan IP addres pada Internet Setup

Isikan Ip address pada Network Setup

2. Pilih Tab Wireless ganti nama SSID

Pilih tab wireless security

security mode : WPS2 Personal

Encryption : TKIP

Pashprase : 123456789

Menggubungkan Smartphone
